什么是鎳帶？純鎳密度？鎳帶的詳細物理特性

純鎳帶：

鎳母料采用真空熔煉，純度達到99.9%,精軋機均采用多輥機壓延,厚度最薄0.05mm,公差控制在±0.01mm,材質的硬度均勻,規格狀態按硬度區分有：M（軟態）HV 75~110、1/4Y（四分之一硬） HV 110~140、1/2Y（半硬） HV140~180、3/4Y（四分之三硬）、Y態（硬態）HV180~220,窄帶工藝由帶材剪切而成, ,截面為規整的矩形,此工藝精確、難度大、產品優.最窄1mm寬,產品最小尺寸0.02*1mm,彎曲度≤0.5mm/M,產品焊接性能好,具有良好的導電性和抗氧化性,光潔度好,狀態規格齊全.
物理特性：
密度: 8.90 g/cm3; 0.322 ib./cu.in
線膨脹系數(英寸/英寸/0C): 20-100℃　0.000014　20-200℃　0.000014
線膨脹系數(英寸/英寸/0C): 20-500℃　0.000015　20-700℃　0.000016
楊氏彈性模量,E,PSI×10-6 30.1
導電率:22.6% IACS
電阻率在200C時:microhm.cm:7.63　ohms/cir.mil./ft.:45.9
熱導率:cal./cm.2sec.0C/cm.at700C:0.206　BTU/ft.2/hr./0F/ft.at 1580C:49.9
電阻溫度系數:200-1000C/0C 0.0058　200-5000C/0C 0.0074　200-8000C/0C 0.0060
原子序數　28　　　　　原子量　58.1
原子半徑(A) 1.25　　　晶體結構f.c.c
晶體常數(A) 3.52　　　熔點 1.4530C;2.6470F　　　沸點2.7300C;4.9500F
熔解潛熱 73.8cal./g　　比熱在200C-BTU/ib./0F時 0.105
極間電位 0.25volts　　聲速 16.300ft./sec.;4.973m/sec.
泊松比　0.31　　　　熱中子截面(靶)吸收:4.6　　　散射:17.5

磁性：
居里溫度 3530C; 6650F　初導磁率130
最大導磁率124　　　　　飽和感應(B) 6050
剩余磁感應(B) 3250　  　抗磁性(H) 3.0

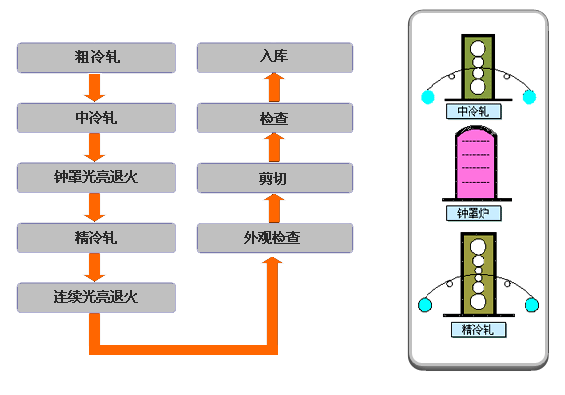

工藝流程圖

純鎳帶厚度，寬度公差表？

  高純度鎳用途廣泛，99.99%高純度鎳耐酸腐蝕，易焊接特性，常用在電池間串并聯焊接用。鎳硅合金常制成線、帶、棒用于電子管和電真空儀器中。鎳鐵、鎳鈷合金是良好的磁性資料。鎳具有鐵磁性的金屬元素,鎳片的主用途及作用。能夠高度磨光和抗腐蝕。主要用來制造不銹鋼和其他抗腐蝕合金，如鎳鋼、鉻鎳鋼及各種有色金屬合金，可用來制造貨幣等，含鎳成分較高的銅鎳合金，就不易腐蝕。也作加氫催化劑和用于陶瓷制品、特種化學器皿、電子線路、玻璃著綠色以及鎳化合物制備等等
  高純度鎳帶鎳大量用來制造各種類型的不銹鋼、軟磁合金和合金結構鋼。鎳和鉻、銅、鋁、鈷等元素可組成耐熱合金、電工合金和耐蝕合金等。用它做的熱電體(電阻絲)可用作電爐、電烙鐵、電熨斗等的電熱元件，鎳鉻合金(如Ni-Cr20有高的耐熱性和大的電阻。可在1100℃下長期工作;Ni-Cr9和Ni-Cr10雖然耐熱性略差，但電阻大，電阻溫度系數小，熱電勢大，熱電偶的好材料。鎳基精密合金。包括鎳基軟磁合金、鎳基精密電阻合金和鎳基電熱合金等。最常用的軟磁合金是含鎳80%左右的玻莫合金，其最大磁導率和起始磁導率高，矯頑力低，電子工業中重要的鐵芯材料。
  高純度鎳帶鎳基精密電阻合金的主要合金元素是鉻、鋁、銅，這種合金具有較高的電阻率、較低的電阻率溫度系數和良好的耐蝕性，用于制作電阻器。鎳基電熱合金是含鉻20%鎳合金，具有良好的抗氧化、抗腐蝕性能，可在10001100℃溫度下長期使用強度高，鎳基耐熱合金主要作渦輪發動機渦輪盤、燃燒室和渦輪葉片等。著名的蒙乃爾”合金是含銅、鐵和錳的耐蝕鎳合金。塑性好，耐腐蝕，成為電器、海輪和醫療器械制造業的重要資料。
