高純鎳帶箔的工藝原理及特性？鎳帶箔的物理性能要求

我司悉數采用加拿大鷹橋鎳作為母料,根椐鎳的相改變規律,熔煉前在固相區,用分段還原法將鎳中最有害的雜質硫、磷降低,進而用造渣法和真空電子來精粹提純,真空度到達－3乇.

真空熔煉有以下優點:
• 液體金屬中所含氣體能迅速排出,使熔體的含氣量很低.
• 合金元素的氧化丟失大幅度降低,熔體的氧化夾渣物急劇減少.
• 熔體不用履蓋劑和熔劑,熔體不易污染.
• 進步金屬用合金的功能,可進步其沖擊韌性80%,耐久強度與延伸率分別進步30%,斷面收縮率進步50%.

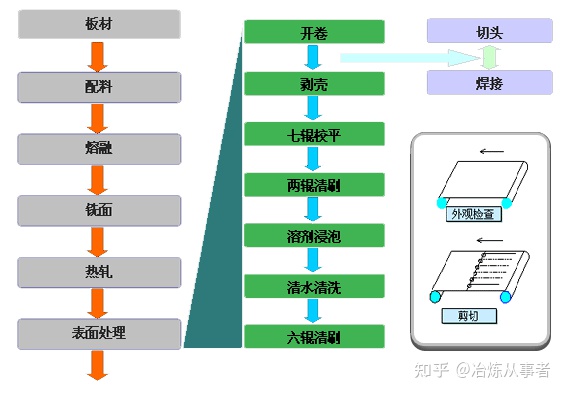

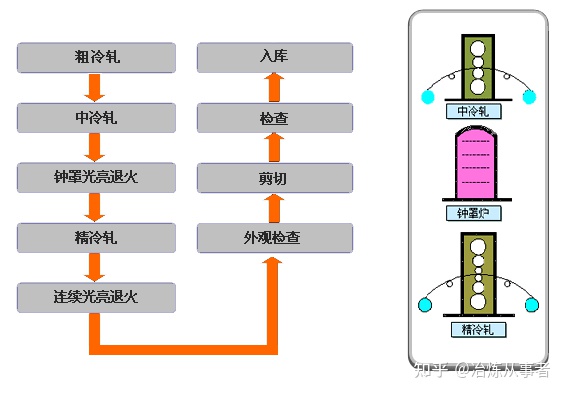

　　剖析16個雜質元素,純度到達99.986%,剖析11個雜質元素,純度到達99.99%,其它元素總量≤0.01%,與世界上鎳加工先進的國家相比,鎳純度明顯進步.分段還原和造渣技能,硫、磷分別降到10ppm以下,電阻率ρ≤0.068 Ω•mm2/M,確保電阻率的穩定和均勻.可滿意米電產品出產要求.加工采用熱開坯冷軋制,既減少了污染,又節省了動力.中軋、精軋機均采用進口多輥機壓延,厚度最薄0.02mm,公役控制在±0.001mm,原料的硬度均勻,標準狀況有M、1/4Y、1/2Y、3/4Y、Y態,窄帶工藝由帶材剪切而成, 采用德國進口設備加工,截面為規整的矩形,此工藝準確、難度大、產品優.最窄1mm寬,產品最小尺度0.02*1mm,彎曲度≤0.5mm/M,產品焊接功能好,具有良好的導電性和抗氧化性,光潔度好,狀況標準完全.
